Berikut beberapa contoh aplikasi / penerapan pemilihan amplifier dan
speaker, serta microphone untuk masjid/mushola yang bisa di jadikan
referensi.
1. Mushola ukuran 6 m x 6 m
Untuk mushola dengan ukuran 6 m x 6 m , yang paling sederhana speaker dalam menggunaka wall speaker tipe ZS-062 2 bh atau ZS-678 2bh ( dipasang di depan, pojok kiri-kanan ), dan speaker atas 1 bh speaker TOA ZH-5025BM. Amplifier bisa menggunakan tipe ZA-230W atau ZA-2030 (semua dayanya 30 watt, hanya beda fasilitas dan penampilan). Lihat gambar dawah ini.
>Untuk pemakaian speaker TOA atas 2 bh, maka amplifier mesti pakai amplifier ZA-2060 (daya 60watt)
>Untuk pemakaian 3-4 bh speaker TOA , amplifier mesti pakai tipe ZA-2120 ( daya 120 watt)
>Untuk mic adzan/imam bisa saja digantikan dengan mic wireless, menggunakan tipe merk TOA WS-5200 (genggam)/WS-5300(jepit/clip on) atau mic wireless tipe SHURE LX-88III ( 2 mic genggam-1 receiver ) atau mic wireless Bismarck BM-889 ( 1 genggam + 1 jepit/clip on ).
>Untuk mic mimbar juga bisa menggunakan mic biasa tipe ZM-420 / ZM-520, tapi sebaiknya menggunakan desk mic seperti di blok diagram diatas yang memiliki kepekaan lebih tinggi dan pas untuk di mimbar, kecil dan elegant. Desk mic paling murah dengan mic condenser bisa pakai Krezt K-501 atau tipe BM-301. Kalau yang lebih bagus bisa pakai tipe CM-15P (panjang 37cm ) atau CM-20P ( panjang 50 cm ). Dimana kedua tipe tersebut memang khusus untuk mic mimbar/podium dengan tegangan sistim pantom, sehingga tidak perlu mengganti batterai. Amplifier TOA / mixer sudah menyediakan fasilitas ini. Selain goose nect yang flexible, band frekuensi yang lebar dan low feedback.
> Saklar speaker diperlukan bila dibutuhkan suara atas saja saat adzan atau suara dalam saja untuk acara pengajian didalam mushola, agar tidak mengganggu masyarakat sekitar, karena tidak semua orang (meskipun muslim) yang senang mendengarkan pengajian setiap hari / ceramah agama, khususnya isi ceramah agama yang dapat menyinggung agama lain.
2. Ukuran Mushola 8 m x 8 m
>Untuk ruangan yang sedikit lebih lebar, misal 8m x 8m, bisa menggunakan bisa menggunakan wall speaker tipe ZS-1030B ( warna hitam), daya 30 watt.
Agar tidak feedback/mencuit, set daya input wall speaker sampai diperoleh suara yang pas (bisa diset 15 watt atau 10 watt --> pilihan daya input speaker ada dibelakang box speaker). Dengan bertambahnya daya speaker dalam, maka amplifier mesti di ganti juga agar suara yang dihasilkan optimal.

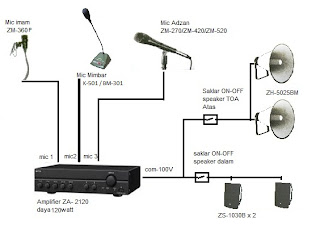

Dibawah ini diberikan blok diagram dengan 2 bh speaker atas tipe ZH-5025BM dan 2 bh speaker dalamZS-1030B
Untuk penggunaan speaker TOA atas lebih dari 2 ( misal 4 bh ), maka perlu perubahan setting daya speaker ZS-1030B, dari 15 watt --> dirubah ke 10 watt, agar suara tetap optimal.
Dengan dirubahnya daya ZS-1030Bmenjadi 10 watt maka total daya akan tetap 120 watt --> ZH-5025BM (4 x 25w) + ZS-1030B (2 x 10 w) = 120 watt.
3. Masjid dengan ukuran 15 M x 15 M
Untuk masjid dengan ukuran 15 m x 15 m, minimal diperlukan speaker dalam 4 buah. 2 buah di depan kiri-kanan ( +/- 2 meter dari pojokan ), dan 2 buah lagi di dinding kiri-kanan ( pertengahan ).
Speaker yang digunakan bisa menggunakan ZS-1030B semua atau ZS-F2000BM semua. Atau bisa juga kombinasi, depan pakai ZS-F2000BM dan samping kiri-kanan pakaiZS-1030B , sehingga suara bass lebih mantabs saat khotib ceramah.
Kalau ZS-1030B semua --> suara tetap jelas, hanya suara low kurang ( agak garing / kering kata orang jawa ).
Kalau full ZS-F2000BM , pastinya suaranya lebih mantab, bass-treble merata, sehingga suara terkesan lebih empuk / lembut dan nyaman di dengar.
Satu hal lagi, ZS-F2000BM mempunyai keunggulan yaitu low feedback, jadi dengan suara yang keras tapi tidak menimbulkan howling/mencuit/fedback.
Untuk pemakaian ZS-1030B semua / ZS-F2000BM semua / kombinasi --> sistimnya berbeda-beda.
Berikut ini blok diagram untuk penggunaan speaker ZS-1030B semuanya.
Untuk penggunaan ZS-F2000BM, agar daya amplifier ZA-2240 mencukupi, maka daya ZS-F2000BM perlu diturunkan, dari 60 watt --> disetting ke 30 watt (dibelakang speaker ada switch rotary untuk menurunkan daya speaker )
Begitu juga untuk kombinasi, ZS-F2000BM 2bh di depan dan ZS-1030B2bh samping kiri-kanan, ZS-F2000BM perlu di turunkan dayanya dari 60 watt --> menjadi 30 watt.
Untuk amplifier bisa diganti dengan tipe ZA-2128MW, dimana daya outputnya 2 x 120 watt ( stereo ), dengan jumlah input mic 6 buah, dan 2 aux. Setiap output ada volume master, sehingga bsia dikontrol masing-masing.
Amplifier ini mempunyai kelebihan, yaitu setiap input micnya ada kontrol bass dan treble, sehingga persis seperti mixer system. Dan ada juga fasilitas echo ( hanya di mic 1 ) bila diperlukan untuk menambah kehalusan suara.
Selain itu, di mic 2 dan 3, bisa di ganti dengan mic wireless bila di inginkan. Tinggal beli mic wireless set dengan tunernya, kemudian tunernya dipasang pada tempat yang telah disediakan maka mic 2 dan 3 berubah menjadi mic wireless.
Berikut blok diagramnya dengan menggunakan amplifier ZA-2128MW.
Perlu diperhatikan :
Hati-hati dengan setting suara mic adzan. Volume control suara bass jangan terlalu besar, setting maksimum 1/2 atau 1/4 saja, agar horn speaker / speaker corong tidak mudah putus/rusak.

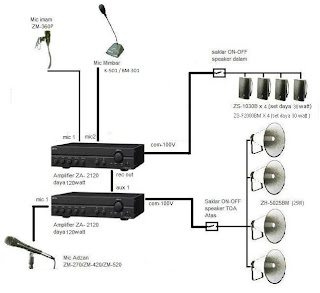

Untuk amplifier ZA-2128MW, bisa diganti dengan 2 buah amplifier ZA-2120, daya 120 watt. Seperti dibawah ini.
Yang perlu diperhatikan yaitu saat setting. Pertama setting amplifier 1, sampai diperoleh suara dalam secukupnya. Setelah selesai baru setting amplifier ke 2. Buka volume aux 1 sampai lampu led peak warna merah menyala kedip-kedip. Jaga jangan sampai nyala terus, karena dapat menyebabkan amplifier rusak / speaker terbakar.
Pada beberapa masjid, untuk mic adzan ditempat di amplifier ke 2, sehingga saat adzan, hanya suara atas saja yang hidup, sedangkan saat kutbah jum'at dalam dan atas hidup. Dengan saklar speaker, bisa saja saat kutbah speaker atas di matikan.
Bila di inginkan speaker atas hidup saat adzan saja, maka sambungan dari amplifier 1 ke amplifier 2 dilepas saja. Sehingga saat kutbah jum'at hanya speaker dalam saja yang hidup, dan adzan hanya speaker atas saja yang hidup.
Berikut blok diagramnya.
Untuk kebutuhan mic yang banyak, bisa saja di kombinasi dengan mixer, mulai dari 6 channel, 12 channel, 18 channel, dll.
Karena banyak tombol dan fungsi yang rumit, maka diperlukan operator yang memang benar-benar mengerti akan fungsi-fungsi tombol/knob dari mixer agar settingnya maksimal.
Penambahan mic bisa berupa mic kabel atau mic wireless dengan berbagai tipe (genggam / jepit), bisa merk TOA atau merk senheiser, AIWA dan lain-lain.
Mic wireless diperlukan untuk kegiatan ceramah agama, kajian kitab, dimana didalamnya ada session tanya jawab yang ribet bila pakai mic kabel. Mic wireless lebih efisien dan praktis.

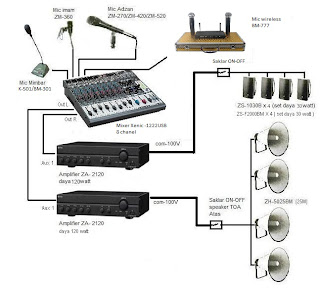

Berikut contoh blok diagram yang dikombinasi dengan mixer dan mic wireless.
Untuk ruangan lebih besar, tinggal tambah speaker dan tentunya amplifier harus diganti yang lebih besar atau jumlah amplifier di tambah.
Sebagai dasar --> bahwa daya speaker yang terpasang totalnya tidak boleh melebihi total daya output amplifier.
Berikut contoh blok diagram sound system yang lebih lengkap.
Dalam blok diagram diatas...menggunakan Equaliser sebelum masuk ke amplifier.Tujuannya yaitu untuk kontrol suara lebih bagus, mulai dari kontrol suara bass/rendah, midle/tengah dan tinggi. Selain itu, dengan equaliser suara dengung/feedback bisa di eliminir/dihilangkan. Untuk tujuan ini yaitu equalizer sebagai penghilang suara dengung atau feedback akan dibahas lebih lanjut pada artikel berikutya.
Demikian yang dapat disampaikan, semoga bisa dipakai untuk referensi pembenahan sound system mushola atau masjid.
Kualitas sound system, bukan sekedar mahal tapi penataan peralatan yang sesuai dengan kebutuhan dan setting peralatan dengan pemahaman operator yang mengerti yang dapat menjadikan sound system berkualitas.
Semoga Bermanfaat
